產品特點:全鋼焊接結構,熱處理消除內應力,有很好的剛性和穩定性;扭軸同步機械擋塊平衡,精度高;集成液壓系統,滑塊上傳動,速度調節范圍大,工作平穩可靠;數控調整折彎角度和后擋料行程;滑塊行程調整機構與油缸總成分離...
60秒在線服務 30分鐘技術答復 24小時技術方案

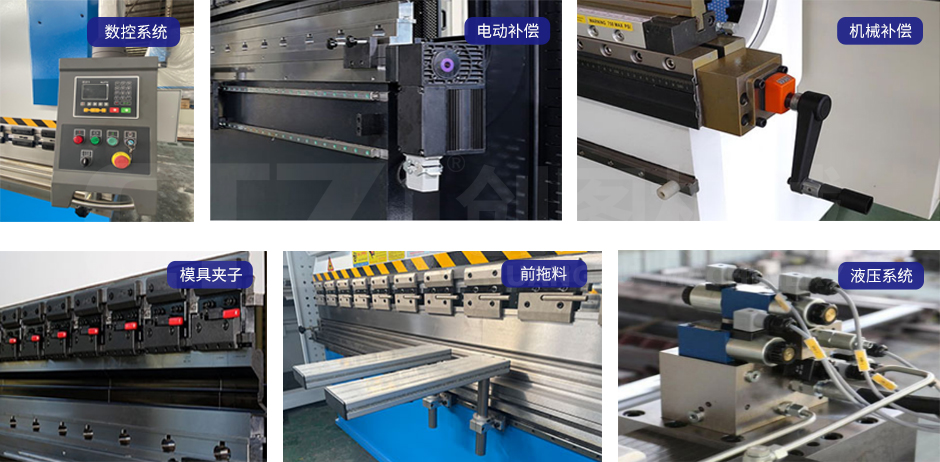

全鋼焊接結構,熱處理消除內應力,有很好的剛性和穩定性;扭軸同步機械擋塊平衡,精度高;集成液壓系統,滑塊上傳動,速度調節范圍大,工作平穩可靠;數控調整折彎角度和后擋料行程;滑塊行程調整機構與油缸總成分離,提高密封性;上模配有斜楔撓度補償系統;250噸以上折彎機采用下工作臺饒度補償系統。
·液壓系統有超負荷溢流安全保護,在額定負載下連續工作,液壓系統保證無泄漏且加工持續穩定。
·機架焊接后整機加工,油缸內密封件均為進口件,質量佳,確保其高強度,高剛性、高精度。
·采用機械強制同步系統,通過同步軸使滑塊兩邊平行動作。
·采用上模撓度補償裝置,也可選配快速上模夾緊裝置。
·X軸后擋料由伺服電機驅動,滾珠絲桿傳動,直線導軌導向;
·Y軸滑塊行程由伺服電機控制,確保其具有較高的定位精度。
規格 型號 | 公稱壓力 (KN) | 工作臺長度 (mm) | 立柱間距離 (mm) | 喉口深度 (mm) | 滑塊行程 (mm) | 電機功率 (kw) |
WC67Y40/2000 | 400 | 2000 | 1800 | 250 | 100 | 4 |
WC67Y40/2200 | 400 | 2200 | 1800 | 250 | 100 | 4 |
WC67Y40/2500 | 400 | 2500 | 2000 | 250 | 100 | 4 |
WC67Y50/2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50/3200 | 500 | 2500 | 2600 | 250 | 100 | 4 |
WC67Y63/2500 | 630 | 3200 | 2020 | 250 | 100 | 4 |
WC67Y63/3200 | 630 | 2500 | 2600 | 250 | 120 | 5.5 |
WC67Y80/3200 | 800 | 3200 | 2600 | 250 | 120 | 5.5 |
WC67Y80/4000 | 800 | 4000 | 2600 | 250 | 120 | 5.5 |
WC67Y100/2500 | 1000 | 2500 | 3200 | 250 | 120 | 5.5 |
WC67Y100/3200 | 1000 | 3200 | 2600 | 320 | 120 | 7.5 |
WC67Y100/4000 | 1000 | 4000 | 3200 | 320 | 120 | 7.5 |
WC67Y100/5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125/2500 | 1250 | 2500 | 2000 | 320 | 120 | 7.5 |
WC67Y125/3200 | 1250 | 3200 | 2600 | 320 | 120 | 7.5 |
WC67Y125/4000 | 1250 | 4000 | 3200 | 320 | 120 | 7.5 |
WC67Y125/5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160/3200 | 1600 | 3200 | 2600 | 400 | 200 | 11 |
WC67Y160/4000 | 1600 | 4000 | 3200 | 400 | 200 | 11 |
WC67Y160/5000 | 1600 | 5000 | 4000 | 400 | 200 | 15 |
WC67Y160/6000 | 1600 | 6000 | 4800 | 400 | 200 | 15 |
WC67Y200/3200 | 2000 | 3200 | 2600 | 400 | 200 | 15 |
WC67Y200/4000 | 2000 | 4000 | 3200 | 400 | 200 | 15 |
WC67Y200/5000 | 2000 | 5000 | 4000 | 400 | 200 | 15 |
WC67Y200/6000 | 2000 | 6000 | 4800 | 400 | 200 | 15 |
WC67Y250/3200 | 2000 | 3200 | 2600 | 400 | 250 | 22 |
WC67Y250/4000 | 2500 | 4000 | 3200 | 400 | 250 | 22 |
WC67Y250/5000 | 2500 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300/4000 | 3000 | 4000 | 3200 | 400 | 250 | 22 |
WC67Y300/5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300/6000 | 3000 | 6000 | 4800 | 400 | 250 | 22 |
WC67Y400/5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400/6000 | 4000 | 6000 | 4800 | 400 | 250 | 37 |
WC67Y500/6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y500/12000 | 5000 | 12000 | 多立柱 | 400 | 300 | 37 |
WC67Y600/7000 | 6000 | 7000 | 5600 | 400 | 300 | 45 |
WC67Y700/7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
WC67Y800/6000 | 8000 | 8000 | 5600 | 500 | 400 | 55 |
WC67Y1000/6000 | 10000 | 6000 | 5600 | 600 | 500 | 75 |
