產品特點:上輥萬能式卷圓機屬于液壓型三輥卷圓機,用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。上輥可以垂直移動、水平移動。上輥垂直位移采用液壓傳動,水平移動采用機械傳動。具備板端預彎功能,通過上輥水平移動,使...
60秒在線服務 30分鐘技術答復 24小時技術方案

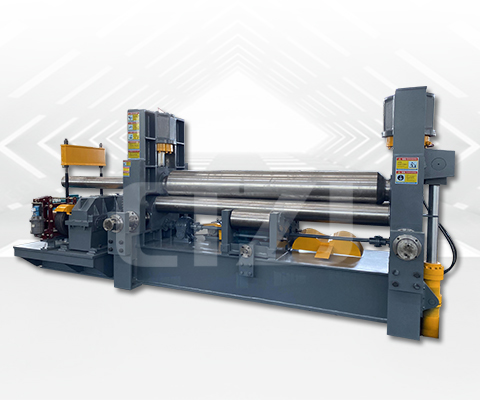

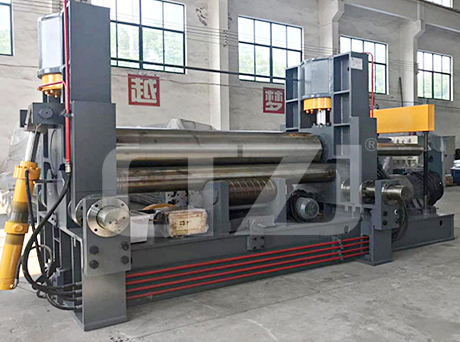

上輥萬能式卷圓機屬于液壓型三輥卷圓機,用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。上輥可以垂直移動、水平移動。上輥垂直位移采用液壓傳動,水平移動采用機械傳動。具備板端預彎功能,通過上輥水平移動,使上輥相對于下輥呈非對稱位置來實現板端預彎。
卷圓時通過電動機、減速機帶動兩下輥進行。由于下輥的標高不變,所以便于進料和操作。翻倒架采用液壓翻倒。采用PLC可編程顯示器控制,數字顯示操作,操作簡便直觀。
1、該型卷板機具有板端預彎功能,預彎剩余直邊量≤2.5倍板厚。
2、采用EPS自動電子調平技術,實時監測實時調整,自動調整上輥水平度,保持上下輥平行。
3、該型卷板機DuTe的后彎曲工藝,可實現端部預彎,連續彎曲無后角,彎曲過程全數字顯示。
4、大尺寸液晶觸摸屏數顯,人機對話控制界面,高效直觀操作。
5、上輥固定擾度補償與下輥托輥可變擾度補償相結合,有效克服擾度變形影響,提高制品直線度。
6、具有各種過載及安全防護功能,互聯互鎖,故障自動報警和提示,可有效防止誤操作,保護設備及操作人員安全。
7、高強度整體焊接底盤與支架,結構牢固,經久耐用。
規格 型號 | 公稱壓力 (KN) | 工作臺長度 (mm) | 立柱間距離 (mm) | 喉口深度 (mm) | 滑塊行程 (mm) | 電機功率 (kw) |
WC67Y40/2000 | 400 | 2000 | 1800 | 250 | 100 | 4 |
WC67Y40/2200 | 400 | 2200 | 1800 | 250 | 100 | 4 |
WC67Y40/2500 | 400 | 2500 | 2000 | 250 | 100 | 4 |
WC67Y50/2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50/3200 | 500 | 2500 | 2600 | 250 | 100 | 4 |
WC67Y63/2500 | 630 | 3200 | 2020 | 250 | 100 | 4 |
WC67Y63/3200 | 630 | 2500 | 2600 | 250 | 120 | 5.5 |
WC67Y80/3200 | 800 | 3200 | 2600 | 250 | 120 | 5.5 |
WC67Y80/4000 | 800 | 4000 | 2600 | 250 | 120 | 5.5 |
WC67Y100/2500 | 1000 | 2500 | 3200 | 250 | 120 | 5.5 |
WC67Y100/3200 | 1000 | 3200 | 2600 | 320 | 120 | 7.5 |
WC67Y100/4000 | 1000 | 4000 | 3200 | 320 | 120 | 7.5 |
WC67Y100/5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125/2500 | 1250 | 2500 | 2000 | 320 | 120 | 7.5 |
WC67Y125/3200 | 1250 | 3200 | 2600 | 320 | 120 | 7.5 |
WC67Y125/4000 | 1250 | 4000 | 3200 | 320 | 120 | 7.5 |
WC67Y125/5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160/3200 | 1600 | 3200 | 2600 | 400 | 200 | 11 |
WC67Y160/4000 | 1600 | 4000 | 3200 | 400 | 200 | 11 |
WC67Y160/5000 | 1600 | 5000 | 4000 | 400 | 200 | 15 |
WC67Y160/6000 | 1600 | 6000 | 4800 | 400 | 200 | 15 |
WC67Y200/3200 | 2000 | 3200 | 2600 | 400 | 200 | 15 |
WC67Y200/4000 | 2000 | 4000 | 3200 | 400 | 200 | 15 |
WC67Y200/5000 | 2000 | 5000 | 4000 | 400 | 200 | 15 |
WC67Y200/6000 | 2000 | 6000 | 4800 | 400 | 200 | 15 |
WC67Y250/3200 | 2000 | 3200 | 2600 | 400 | 250 | 22 |
WC67Y250/4000 | 2500 | 4000 | 3200 | 400 | 250 | 22 |
WC67Y250/5000 | 2500 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300/4000 | 3000 | 4000 | 3200 | 400 | 250 | 22 |
WC67Y300/5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300/6000 | 3000 | 6000 | 4800 | 400 | 250 | 22 |
WC67Y400/5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400/6000 | 4000 | 6000 | 4800 | 400 | 250 | 37 |
WC67Y500/6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y500/12000 | 5000 | 12000 | 多立柱 | 400 | 300 | 37 |
WC67Y600/7000 | 6000 | 7000 | 5600 | 400 | 300 | 45 |
WC67Y700/7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
WC67Y800/6000 | 8000 | 8000 | 5600 | 500 | 400 | 55 |
WC67Y1000/6000 | 10000 | 6000 | 5600 | 600 | 500 | 75 |
